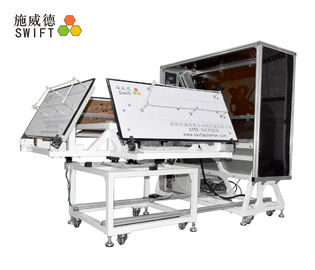

Volle Automatisierungs-Linie automatische Kabelbinder-Maschine für die Bündelung der Gleichschaltung
Automatische Kabelbindermaschine konnte mit einem Roboter zusammengebracht werden. Sie wird in der vollen Automatisierungslinie und in der Bündelgleichschaltung automatisch verwendet.
Eigenschaften
1. 4 Äxte, X, Y, Z + Rotation.
2. X-/Y/Z/Rreise: X: 1200; Y: 550; Z: 40; R: 0 - 180°.
3. Der Roboter und das Werkzeug bewegen sich unter das Befestigungsbrett, dort sind Schlitze im Brett, das Werkzeug erlischt vom Brett für die Kabelbinderbündelung.
4. Ein Werkzeuggewehr hat zwei Arbeitsfelder und zwei Klarsichtdeckel für jedes Arbeitsfeld.
5. Der Roboter und das Werkzeuggewehr würden bei einem Arbeitsfeld funktionieren. Der Betreiber lädt die Drähte und prüft die Verbindung an anderen archiviert.
6. Benutzen Sie Massenkabelbinder, die Erschütterungsfütterung, übertragen auf das Werkzeug über Schlauch.
7. Den Auslöser ziehend, automatisch einwickelnd, durchlöchernd, ziehend u. festziehend, schneiden Sie ab und den Abfall in Fäkalientank sammeln.
8. Die ganze Operation nimmt nur 1.2s, eine Maschine kann 1-2 Betreiber retten. Verschiedene sammelnde Methoden des Abfalls für Wahl.
9. PLC + steuerndes Fingerspitzentablett, um leicht zu handhaben.
10. Seien Sie für die Bewegungsspulenbündelung passend, die auf Ständerkern im Voraus gedreht gewesen- ist, es ist auch passend für die Bündelung jener Gegenstände, die kleinen Raum hat, damit der Kabelbinder durchmacht.
11. Automatisch ermitteln Sie den Ausfall, würde die Maschine sofort, wenn es irgendeine Funktionsstörung gibt, und automatisches Abkommen mit dem ausfallen Kabelbinder und automatischer Wiederanlauf die Maschine stoppen.
Daten der Basis SWT36100H-RT1200
1 | Einzelteil | Beschreibung | Wert |
Marke | SWIFT | Kein | |
2 | Modell | SWT36100H-RT1200 | Kein |
Seien Sie für volle Automatisierungslinie passend | Kein | ||
3 | 4axes | X-/Y/Z/Rreise | X: 1200; Y: 550; Z: 40; R: 0 - 180° |
4
|
Arbeitsbereichzahlen |
Gewehrzahl des Kabelbinders 2* | 4 |
5
|
Kabelbindergewehr | Kabelbindergewehrzahl | 2 |
6 | Befestigungsbrett | Größe | L1400 * H610mm |
7 | Kabelbinder | Modell | T36120 |
Breite | 3.6mm | ||
Länge | 120mm | ||
Dick | 1.2mm | ||
8
|
Operationsgeschwindigkeit | Rollen Sie einen Kabelbinder zusammen | 0.9S |
9 |
Maximaler Gruppierungsdurchmesser.
|
Für Draht | Ø 18mm |
Für Rohr | Ø 16mm | ||
10 | Minimaler Gruppierungsdurchmesser. | Für Rohr/Draht | Ø 3.0mm |
11 | Der Fütterungsschlauch | Länge | 2.5m |
12 | Die verbiegenden Kräfte | Seien justiert Sie | |
13 | Spannung | AC220V, 50/60Hz | |
Eurostecker | |||
14 | Das Gewehr V. | DC24V (Selbstschalter) | |
15 | Pneumatischer Druck | 5kg/cm ² |
FAQ
1. Kann ich die X-/Y/Z/Rreise besonders anfertigen?
Ja informieren pls uns die Daten, die Sie fordern.
2. Wieviele Kabelbindergewehre kann der Roboter fahren?
1 oder 2 Kabelbindergewehre. Wenn 2guns auf 1 Roboter zutreffen Sie, würde es keine Rotationsfunktion geben.
