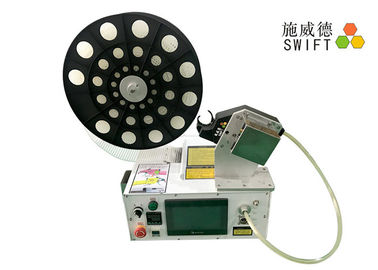

1.3S SWT36200FC Automatisches Bündelwerkzeug für Spulen aus Polyester-Monofilamenten
Das automatische Bündelwerkzeug SWT36200FC ist mit einer festen Kabelbinderpistole und einer Rolle Nylonkabelbinder ausgestattet.Die Bündeldurchmesser liegen zwischen 15 mm und 42 mm.42 mm ist der maximale Bündeldurchmesser.Wenn das gebündelte Objekt mehr als 42 mm beträgt, kann das Werkzeug nicht gebündelt werden oder es würde schlecht werden.
Technikdaten
| Modell | SWT36200FC |
| Kabelbinder größe | W3.6 * L200mm (Rollen-Nylon-Kabelbinder) |
| Min. Bündeldurchmesser | 15mm |
| Maximaler Bündeldurchmesser für Rohre | 40mm |
| Maximaler Bündeldurchmesser für Draht | 42mm |
| Betriebsgeschwindigkeit | 1,3 s pro einstellung |
| Kräfte bündeln | 2kg-8kg |
| Festes Gewicht der Kabelbinderpistole | 4,2 kg |
| Host-Gewicht | 30kg |
| Leistung | 1.000 W |
| Feste Pistolenspannung | DC48V |
| Stromspannung | AC220V, einphasig, 50/60Hz |
| Pneumatischer Druck | 5kg/cm² |
Vorteile
1. Bündelzeit: 1,3 s pro Einstellung
2. Bündeldurchmesser: 15 mm – 42 mm
3. Gewicht der fixierten Kabelbinderpistole: 4,2 kg.Die Pistole kann in der Werkbank und anderen Positionen in der Nähe der Produktionslinie befestigt werden.
4. Verwendung von Kabelbindern aus Nylon, C36200, 4.000 Stück pro Rolle.Ohne Vibrationsschale.
5. Bündeln, Einfädeln, Spannen und Schneiden erfolgen per Fußpedal.
6. Die Bündelkräfte sind durch Drehen eines Knopfes einstellbar.
7. Die Bündeldurchmesser: 15 mm – 42 mm.Passen Sie sich an Kabelbäume / Kunststoffrohre mit unterschiedlichen Durchmessern an.
8. Spannung: AC220, 50/60 Hz;pneumatischer Druck: 5kg/cm²
Anwendungen
Einsatz in der Produktion von Großserien. Das automatische Bündelwerkzeug SWT36200FC kann bis zu einem Durchmesser von 42 mm binden.Es kann in der Kabelbaumindustrie, medizinischen Industrie, Elektronikindustrie usw. verwendet werden.Es kann Bündelungsprozesse beschleunigen und die Produktion effizienter gestalten.
Sobald der Bediener auf das Pedal tritt, wird der Kabelbinder gebündelt, gezogen und festgezogen und durchtrennt.Und die Bündelkräfte sind einstellbar.
Es gibt 4.000 Kabelbinder pro Rolle.Der Bediener installiert die Rolle nicht oft in der Maschine.
Paketliste
| Artikel | Menge |
| Host-Maschine | *1 |
| Kabelbinderpistole fixieren | *1 |
| Ernährungssonde | *1 |
| Eine Plastikbox | *1 |
| Ein Luftschlauch | *1 |
| Englisches Handbuch | *1 |
| Kleiner Werkzeugkoffer | *1 |
| Fußpedal | *1 |
Verpackungsinformationen
| Artikel | Größe | GW/kg | NW/kg |
| SWT36200FC/Holzkiste | 70*60*70cm | 48 | 38 kg |
Produktinstallation
1. Rahmen für das Fach: Installieren Sie es auf der Rückseite der Host-Maschine.
2. Druckregelwert: Verbinden Sie den Luftschlauch mit diesem Wert.
3. Feste Kabelbinderpistole: Installieren Sie den Zuführungsschlauch und das Datenkabel zwischen ihm und der Host-Maschine.
4. Fußpedal: Installieren Sie es in der Host-Maschine.
Video
Diese Maschine gehört einem Kunden aus Israel.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
