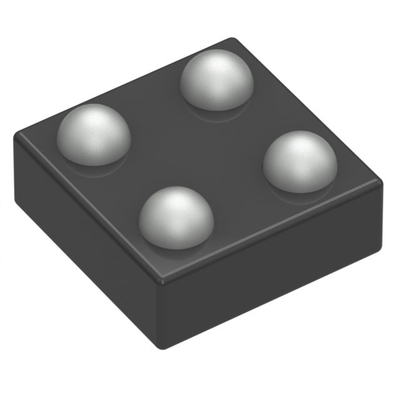

ADP191ACBZ-R7 Stromschalter/Treiber 1:1 P-Kanal 500mA 4-WLCSP (0.76x0.76)
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Stromverteilungsschalter, Lastantriebe | |
| Mfr | Analog Devices Inc. |
| Reihe | - |
| Verpackung | Band und Rolle (TR) |
| Schnittband (CT) | |
| Schaltertyp | Allgemeiner Zweck |
| Anzahl der Ausgänge | 1 |
| Verhältnis - Eingang:Ausgang | 1:01 |
| Ausgabekonfiguration | Hochseite |
| Ausgabeart | P-Kanal |
| Schnittstelle | Einschalten/Ausschalten |
| Spannung - Last | 1.1V ~ 3.6V |
| Spannung - Versorgung (Vcc/Vdd) | Nicht erforderlich |
| Strom - Ausgang (maximal) | 500 mA |
| Rds An (Typ) | 80 mOhm |
| Eingabetyp | Nicht umkehrbar |
| Eigenschaften | Lastentladung, Schleifgeschwindigkeit kontrolliert |
| Fehlersicherung | - |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 4-WLCSP (0,76 x 0,76) |
| Packung / Gehäuse | 4-WFBGA, WLCSP |
| Basisproduktnummer | ADP191 |
Eigenschaften des ADP191ACBZ-R7
Niedrige RDSON von 105 mΩ bei 1,8 V
Innerer Ausgangsentladungswiderstand (ADP191)
Beschränkung der Schlachtungsquote (ADP191)
Niedrige Eingangsspannung: 1,1 V bis 3,6 V
500 mA Dauerbetriebsstrom
Eingebettete Ebeneverschiebung für die Steuerlogik, die betrieben werden kann
mit 1,2 V Logik
Niedriger Bodenstrom von 2 μA (maximal)
Ultralock-Ausschaltstrom: < 1 μA
Ultrakleine 0,8 mm × 0,8 mm, 4-Kugel, 0,4 mm Abstand WLCSP
AnwendungenADP191ACBZ-R7
MikroprozessorsystemeAdministrator:
Mobiltelefone
Digitale Kameras und Audiogeräte
Tragbare und batteriebetriebene Geräte
Umwelt- und Exportklassifizierungen vonADP191ACBZ-R7
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
