SWT25100M Automatisches Kabelbinderwerkzeug für Statoren AC-Herstellerpaket
Das automatische Kabelbinderwerkzeug SWT25120M bündelt Motorstator/-spulen automatisch mit Nylon-Kabelbindern.
Technische Daten des automatischen Kabelbinderwerkzeugs
Modell | SWT25120M |
Modell Kabelbinder | T25120 |
Größe Kabelbinder | B2.5 * L120mm |
Kabelbindermaterial | Nylon 6.6 |
Min. Streifendurchm. | ø11 mm |
Max. Banddurchmesser | ø15mm |
Betriebsgeschwindigkeit | 1,2 s/Kabelbinder |
Elektrische Energie | Host: AC 220 V, 50/60 Hz, verschiedene Stecker |
Werkzeug: DC 24V (automatische Umschaltung) | |
Pneumatischer Druck | 5 kg/cm² |
Leistung | 1KW |
Größe der Kabelbindermaschine | Wirt: L690 * 670 * 670 mm |
Pistole: L331 * B282 * H189mm | |
Zertifikat | CE & RoHS |
Merkmale
1. Verwenden Sie lose Kabelbinder, Vibrationszuführung, die über einen Schlauch zum Werkzeug übertragen werden.
2. Sobald Sie das Pedal treten, wird automatisch eingewickelt, perforiert, gezogen und festgezogen, abgeschnitten und das Abfallmaterial im Abfallbehälter gesammelt.
3. Der gesamte Vorgang dauert nur 1,2 Sekunden.
4. SPS + Touchpanel, chinesisches und englisches Display, einfach zu verwalten und zu bedienen.
6. Automatische Erkennung des Fehlers: Die Maschine stoppt sofort, wenn eine Fehlfunktion auftritt, und behandelt automatisch den ausgefallenen Kabelbinder und startet die Maschine automatisch neu.
7. Die Bindungskräfte werden durch Drehen eines Knopfes eingestellt.
Wie bedient man das automatische Kabelbinderwerkzeug?
1. Nehmen Sie 200 - 300 Stück Kabelbinder zufällig in die Vibration.
2. Lassen Sie die Statorspule unter der Pistolenklaue und treten Sie auf das Pedal.Es wird es automatisch bündeln.
3 .Wenn die Bindungskraft gering ist, können Sie den Knopf drehen, um sie einzustellen.
Verwandte Produkte
Modell | SWT25100M | SWT36100M | SWT36120M |
Größe Kabelbinder | B2,5 * 100 mm | B3.6 * L100mm | B3.6 * L120mm |
Min. Streifendurchm. | ø9 mm | ø9mm | ø11 mm |
Max. Banddurchmesserfür Draht | ø13 mm | ø13mm | ø15 mm |
Betriebsgeschwindigkeit | 1.0s | 1.0s | 1,2 Sek |
Wie funktioniert die Maschine?

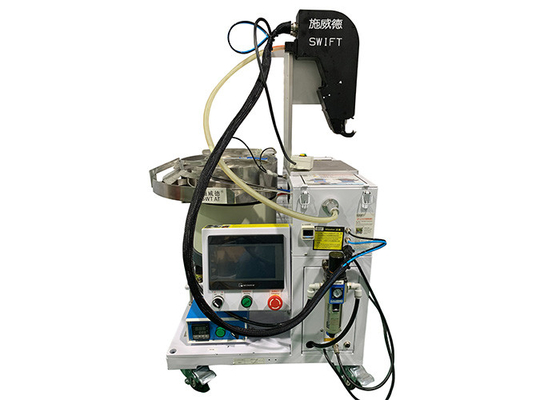

Die Kabelbindermaschine besteht aus dem Host, der Vibrationsschale und der Bindepistole.Die Schale wird auf den Host gesetzt.Die Pistole ist über den Speiseschlauch und den Datenschlauch mit dem Host verbunden.
Berühren Sie beim Einschalten die Taste „AUTO“, treten Sie auf das Pedal, die Motorspule wird automatisch gebündelt.Sie verbringen ungefähr 1,2 Sekunden, um einen zu binden.
