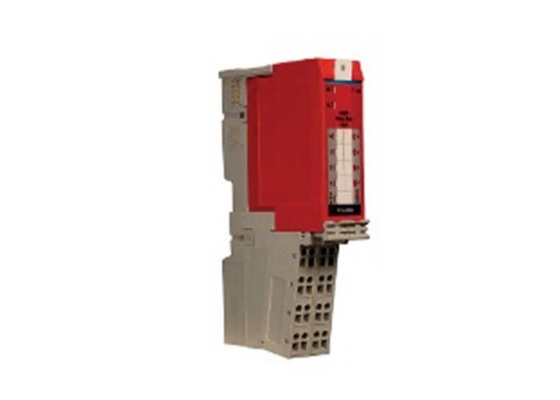

1734-IB8S Digital Eingabeeinheits-Eigenschaften
• Digitaler Input der Sicherheit
– Sicherheitsvorrichtungen, wie Notaus-Druckknopf, Torschalter und
Sicherheitslichtvorhänge, können angeschlossen werden.
– Zweikanalmodus wertet Übereinstimmung zwischen zwei Eingangssignalen aus
(Kanäle), das Gebrauch des Moduls für Sicherheit Kategorie 3 und 4 erlaubt
und in den Anwendungen, die bis einschliesslich Leistung bewertet sind
Niveau e/SIL CL3, wenn der Punkt-Moduskonfigurationen beider Kanäle sind
stellen Sie auf Sicherheits-Impuls-Test ein.
– Einkanalmodus wertet ein Eingangssignal (Kanal) aus, das gewährt
Gebrauch des Moduls für Sicherheit Kategorie 2 und in den Anwendungen, die sind
veranschlagt bis einschliesslich Leistungsniveau d/SIL CL2 wenn
der Punkt-Moduskonfiguration des Kanals wird auf Sicherheits-Impuls-Test eingestellt.
– Sie können eine Diskrepanzzeit konfigurieren, zu steuern wie lang zwei Kanäle
werden gewährt, diskrepant zu sein, bevor eine Störung erklärt wird.
– Eine externe verdrahtende Kurzschlusskontrolle ist möglich, wenn Input verdrahtet wird
im Verbindung mit Testertrag. Das Modul muss herein verdrahtet werden
Kombination mit Testertrag, wenn diese Funktion verwendet wird.
– Unabhängig justierbar auf und weg von Verzögerungen seien Sie pro Kanal verfügbar.
Tabelle 2 - Netz-Adapter
Netzwerk-System-Adapter (1)
(1) nicht kompatibel mit Adaptern 1734-ADN, 1734-ADNX, 1734-APB oder 1734-ACNR.

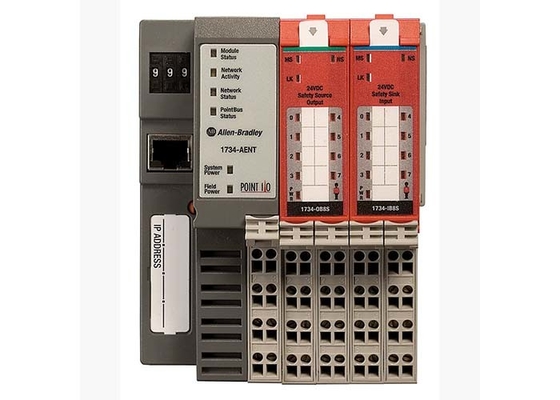

EtherNet/IP GuardLogix 1734-AENT (Mikroprogrammaufstellungs-Revision 3 oder spätere)
1734-AENTR
DeviceNet SmartGuard oder GuardLogix 1734-PDN
