| Brand Name: | Original |
| Model Number: | 5M2210ZF324C5N |
| MOQ: | 1 |
| Preis: | negotiable |
| Delivery Time: | 3-4 Tage |
| Payment Terms: | TT |

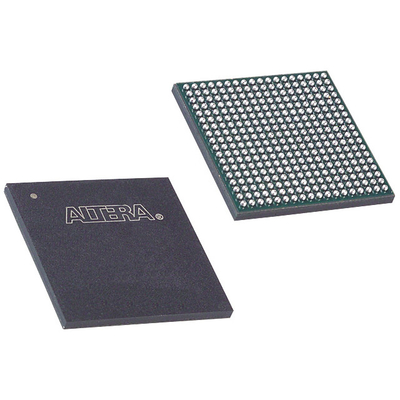

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 Makrozellen 1700
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| CPLDs (komplexe programmierbare Logikgeräte) | |
| Hersteller | Informationen |
| Reihe | MAX® V |
| Verpackung | Tray |
| Programmierbarer Typ | In Systemprogrammierbar |
| Verzögerungszeit tpd(1) Max. | 7 ns |
| Spannungszufuhr - intern | 1.71V ~ 1.89V |
| Anzahl der Logik-Elemente/Blöcke | 2210 |
| Anzahl der Makrozellen | 1700 |
| Anzahl der E/Ausgänge | 271 |
| Betriebstemperatur | 0°C bis 85°C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 324-LBGA |
| Lieferanten-Gerätepaket | 324-FBGA (19x19) |
| Basisproduktnummer | 5M2210Z |
Merkmale der5M2210ZF324C5N
■ Kostengünstige, energieeffiziente und nicht flüchtige CPLD-Architektur
■ Instant-on (0,5 ms oder weniger) Konfigurationszeit
■ Standby-Strom von bis zu 25 μA und schneller Aus-/Wiederaufsetzungsvorgang
■ Schnelle Verbreitungsverzögerung und Ausgangszeiten
■ Interner Oszillator
■ Emulierte RSDS-Ausgabeunterstützung mit einer Datenrate von bis zu 200 Mbps
■ Emulierte LVDS-Ausgabeunterstützung mit einer Datenrate von bis zu 304 Mbps
■ Vier globale Uhren mit zwei Uhren pro Logik-Array-Block (LAB)
■ Benutzer-Flashspeicherblock bis zu 8 Kbits für nichtflüchtige Speicher mit bis zu 1000 Les/Schreibzyklen
■ Einzelne 18-Volt-Außenversorgung für den Gerätekern
■ MultiVolt-E/A-Schnittstelle für 3,3-V, 2,5-V, 1,8-V, 1,5-V und 1,2-V-Logikstufen
■ Busfreundliche Architektur einschließlich programmierbarer Schleudrate, Antriebsstärke, Bushalt und programmierbarer Zugwiderstände
■ Schmitt-Trigger, die geräuschfeste Eingänge ermöglichen (programmierbar pro Pin)
Anwendungen5M2210ZF324C5N
■ I/O sind vollständig konform mit der PCI-SIGD-PCI-Lokalbus-Spezifikation, Revision 2.2 für den 3,3-Volt-Betrieb
■ mit Hot-Socket kompatibel
■ Eingebettete JTAG BST-Schaltkreise, die mit IEEE Std.1149.1-1990
Umwelt- und Exportklassifizierungen von5M2210ZF324C5N
| ZEITEN | Beschreibung |
| RoHS-Status | RoHS-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
|
|
