| Brand Name: | Original |
| Model Number: | HCPL-2611-020E |
| MOQ: | 1 |
| Preis: | negotiable |
| Delivery Time: | 3-4 Tage |
| Payment Terms: | TT |

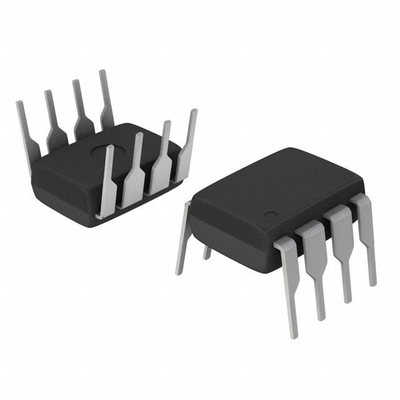

HCPL-2611-020E Logic Output Optoisolator 10MBd Schottky-geklemmt 5000Vrms 15kV/μs
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| mit einer Breite von nicht mehr als 15 mm | |
| Logische Ausgangsoptoisolatoren | |
| Hersteller | Broadcom Limited |
| Reihe | - |
| Verpackung | Schlauch |
| Status des Teils | Aktiv |
| Anzahl der Kanäle | 1 |
| Eingaben - Seite 1/Seite 2 | 1/0 |
| Spannung - Isolierung | 5000 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 15 kV/μs |
| Eingabetyp | DC |
| Ausgabeart | Der Sammler ist offen, Schottky ist festgeklemmt. |
| Strom - Ausgang / Kanal | 50 mA |
| Datenrate | 10 MBd |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 100 ns, 100 ns |
| Anstieg / Abstieg (Typ) | 24n, 10n |
| Spannung - Vorwärts (Vf) (Typ) | 1.5V |
| Strom - Gleichspannung nach vorne (Wenn) (maximal) | 20 mA |
| Spannung - Versorgung | 4.5V ~ 5.5V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Durchs Loch |
| Packung / Gehäuse | 8 DIP (0,300", 7,62 mm) |
| Lieferanten-Gerätepaket | 8-DIP |
| Basisproduktnummer | HCPL-2611 |
Merkmale derHCPL-2611-020E
* 15 kV/μs Mindest-Common Mode Rejection (CMR) bei
VCM = 1 kV für HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
* Hochgeschwindigkeit: typischerweise 10 MB/d
* LSTTL/TTL kompatibel
* Niedrige Eingangsstrommöglichkeit: 5 mA
* Garantierte Leistung von Wechselstrom und Gleichstrom bei Industrietemperatur: ¥40°C bis +85°C
* Erhältlich in 8-Pin-DIP, SOIC-8 und Breitkörperpaketen
* Strobable Output (nur für Einzelkanalprodukte)
* Sicherheitszulassung
- UL anerkannt - 3750 Vrms für 1 Minute und
5000 Vrms für 1 Minute pro UL1577 CSA-Genehmigung
(5000 Vrms/1 Minute ist für HCNW137/26X1 bestimmt
und Option 020 [6N137, HCPL-2601/11/30/31,
Nur für HCPL-4661]-Produkte)
IEC/EN/DIN EN 60747-5-5 zugelassen mit:
¢ * VIORM = 567 VPeak für die Option 06xx 060
¢ * VIORM = 630 Vpeak für 6N137/26xx Option 060
¢ * VIORM =1414 VPeak für HCNW137/26x1
* Hermetische Version von MIL-PRF-38534 verfügbar
* (HCPL-56xx/66xx)
AnwendungenHCPL-2611-020E
* Isolierter Leitungsempfänger
* Computer-Peripherie-Schnittstellen
* Mikroprozessor-System-Schnittstellen
* Digitale Isolierung für die A/D- und D/A-Umwandlung
* Stromversorgung wechseln
* Instrumenteneingabe/Ausgabe isoliert
* Beseitigung der Erdschleife
* Ersatz des Pulstransformators
* Leistungstransistorisolation in Antrieben
* Isolierung von Hochgeschwindigkeitslogiksystemen
Umwelt- und Exportklassifizierungen vonHCPL-2611-020E
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
|
|
| Brand Name: | Original |
| Model Number: | HCPL-2611-020E |
| MOQ: | 1 |
| Preis: | negotiable |
| Packaging Details: | Karton |
| Payment Terms: | TT |
HCPL-2611-020E Logic Output Optoisolator 10MBd Schottky-geklemmt 5000Vrms 15kV/μs
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| mit einer Breite von nicht mehr als 15 mm | |
| Logische Ausgangsoptoisolatoren | |
| Hersteller | Broadcom Limited |
| Reihe | - |
| Verpackung | Schlauch |
| Status des Teils | Aktiv |
| Anzahl der Kanäle | 1 |
| Eingaben - Seite 1/Seite 2 | 1/0 |
| Spannung - Isolierung | 5000 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 15 kV/μs |
| Eingabetyp | DC |
| Ausgabeart | Der Sammler ist offen, Schottky ist festgeklemmt. |
| Strom - Ausgang / Kanal | 50 mA |
| Datenrate | 10 MBd |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 100 ns, 100 ns |
| Anstieg / Abstieg (Typ) | 24n, 10n |
| Spannung - Vorwärts (Vf) (Typ) | 1.5V |
| Strom - Gleichspannung nach vorne (Wenn) (maximal) | 20 mA |
| Spannung - Versorgung | 4.5V ~ 5.5V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Durchs Loch |
| Packung / Gehäuse | 8 DIP (0,300", 7,62 mm) |
| Lieferanten-Gerätepaket | 8-DIP |
| Basisproduktnummer | HCPL-2611 |
Merkmale derHCPL-2611-020E
* 15 kV/μs Mindest-Common Mode Rejection (CMR) bei
VCM = 1 kV für HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
* Hochgeschwindigkeit: typischerweise 10 MB/d
* LSTTL/TTL kompatibel
* Niedrige Eingangsstrommöglichkeit: 5 mA
* Garantierte Leistung von Wechselstrom und Gleichstrom bei Industrietemperatur: ¥40°C bis +85°C
* Erhältlich in 8-Pin-DIP, SOIC-8 und Breitkörperpaketen
* Strobable Output (nur für Einzelkanalprodukte)
* Sicherheitszulassung
- UL anerkannt - 3750 Vrms für 1 Minute und
5000 Vrms für 1 Minute pro UL1577 CSA-Genehmigung
(5000 Vrms/1 Minute ist für HCNW137/26X1 bestimmt
und Option 020 [6N137, HCPL-2601/11/30/31,
Nur für HCPL-4661]-Produkte)
IEC/EN/DIN EN 60747-5-5 zugelassen mit:
¢ * VIORM = 567 VPeak für die Option 06xx 060
¢ * VIORM = 630 Vpeak für 6N137/26xx Option 060
¢ * VIORM =1414 VPeak für HCNW137/26x1
* Hermetische Version von MIL-PRF-38534 verfügbar
* (HCPL-56xx/66xx)
AnwendungenHCPL-2611-020E
* Isolierter Leitungsempfänger
* Computer-Peripherie-Schnittstellen
* Mikroprozessor-System-Schnittstellen
* Digitale Isolierung für die A/D- und D/A-Umwandlung
* Stromversorgung wechseln
* Instrumenteneingabe/Ausgabe isoliert
* Beseitigung der Erdschleife
* Ersatz des Pulstransformators
* Leistungstransistorisolation in Antrieben
* Isolierung von Hochgeschwindigkeitslogiksystemen
Umwelt- und Exportklassifizierungen vonHCPL-2611-020E
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
