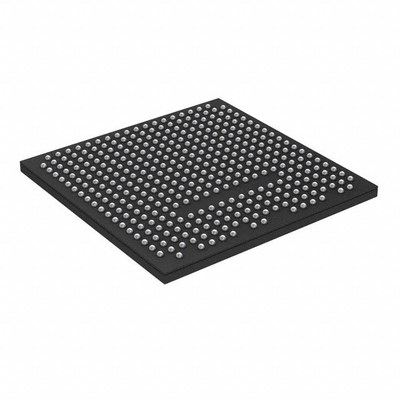

LAE5UM-25F-7BG381E LA-ECP5 Feldprogrammierbare Gate-Array (FPGA) IC 197 1032192 24000 381-FBGA

HCPL-2611-020E Logic Output Optoisolator 10MBd Schottky-geklemmt 5000Vrms 15kV/μs

Merkmale derEinheit für die Überwachung der Luftfahrt.

* Höhere Logikdichte für eine erhöhte Systemintegration
 * 12K bis 44K LUT
 * 197 bis 203 benutzerprogrammierbare E/E
* eingebettete SERDES
 * 270 Mb/s, bis zu 3,2 Gb/s, SERDES-Schnittstelle (ECP5UM Automotive)
 * Unterstützt eDP in RDR (1,62 Gb/s) und HDR(2,7 Gb/s)
• * Bis zu vier Kanäle pro Gerät: PCI Express,Ethernet (1GbE, XAUI und SGMII) und CPRI
* sysDSPTM
 * vollständig kaskadierbare Slice-Architektur
• * 12 bis 160 Scheiben für eine hohe Multiplikation und Akkumulation
 * Leistungsstarke 54-Bit-ALU-Betrieb
 * Zeitaufteilung Multiplexing MAC-Teilung
 * Abrunden und Trunken
 * Jede Scheibe unterstützt
• * Hälfte 36 x 36, zwei 18 x 18 oder vier 9 x 9-Multiplikatoren
 * Fortgeschrittene 18 x 36 MAC- und 18 x 18 Multiply-Multiply-Accumulate (MMAC) Operationen
* Flexible Speicherressourcen
 * Bis zu 1,944 Mb sysMEMTM Embedded Block RAM (EBR)
 * 194K bis 351K Bits verteilte RAM
* sysCLOCK Analog PLLs und DLLs
 * Vier DLL und vier PLL in LAE5-45; zwei DLL und zwei PLL in LAE5-25 und LAE5-12
* Vorentwickelte synchrone Quelle I/O
* DDR-Register in E/A-Zellen
 * Spezielle Lese/Schreib-Level-Funktion
 * Spezielle Getriebelogik
 * Unterstützung synchroner Normen
 * ADC/DAC, 7:1 LVDS, XGMII
 * Hochgeschwindigkeits-ADC/DAC-Geräte
 * Spezielle DDR2/DDR3- und LPDDR2/LPDDR3-Speicherunterstützung mit DQS-Logik, bis zu 800 Mb/s Datenrate
* Programmierbares sysI/OTM Puffer unterstützt breit
Anzahl der Schnittstellen
 * Endung auf dem Chip
 * LVTTL und LVCMOS 33/ 25/18/15/12
 * SSTL 18/15 I, II
 * HSUL12
 * LVDS, Bus-LVDS, LVPECL, RSDS, MLVDS
 * subLVDS und SLVS, MIPI D-PHY Eingangsschnittstellen
* Flexible Gerätekonfiguration
 * Gemeinsame Bank für die Konfiguration von I/O
 * SPI-Boot-Flash-Schnittstelle
 * Bilder mit doppelter Anfahrt unterstützt
 * Slave SPI
 * TransFRTM-E/A für einfache Feldaktualisierungen
* Unterstützung zur Minderung von Einzelfallstörungen (SEU)
 * Soft Error Detect ¢ Eingebettete harte Makro
 * Weichfehlerkorrektur  Ohne Unterbrechung des Benutzerbetriebs
 * Soft Error Injection Emulieren Sie SEU-Ereignis zur Debug-Fehlerbearbeitung des Systems
* Unterstützung auf Systemebene
 * IEEE 1149.1 und IEEE 1532 konform
 * Reveal Logic Analyzer
 * On-Chip-Oszillator für die Initialisierung und allgemeine Verwendung
 * 1.1 V Kernstromversorgung

Beschreibung derEinheit für die Überwachung der Luftfahrt.

Die ECP5 Automotive-Familie von FPGA-Geräten ist optimiert, um hohe Leistungsmerkmale wie
Eine erweiterte DSP-Architektur, Hochgeschwindigkeits-SERDES und Hochgeschwindigkeits-Quell-Synchron-Schnittstellen in einem
Wirtschaftliche FPGA-Stoffe.
