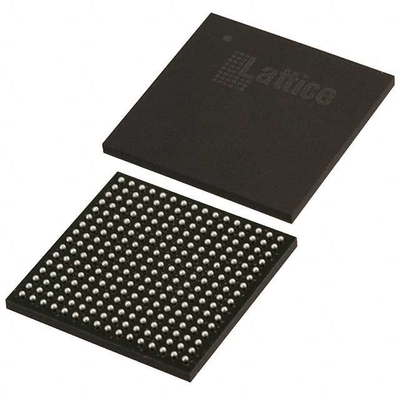

LCMXO2-2000HC-4FTG256C Feldprogrammierbare Tor-Array IC 206 75776 2112 256-LBGA
TYPE | Beschreibung |
Kategorie | Integrierte Schaltungen (IC) |
Eingebettet | |
FPGAs (Feld Programmierbares Tor Array) | |
Mfr | Gattice Halbleiter Corporation |
Reihe | MachXO2 |
Verpackung | Tray |
Anzahl der LAB/CLB | 264 |
Anzahl der Logik-Elemente/Zellen | 2112 |
Gesamt RAM-Bits | 75776 |
Anzahl der E/Ausgänge | 206 |
Spannung - Versorgung | 2.375V ~ 3.465V |
Typ der Montage | Oberflächenbefestigung |
Betriebstemperatur | 0°C bis 85°C (TJ) |
Packung / Gehäuse | 256-LBGA |
Lieferanten-Gerätepaket | 256-FTBGA (17x17) |
Basisproduktnummer | LCMXO2-2000 |
Merkmale derLCMXO2-2000HC-4FTG256C
• Flexible Logik-Architektur
• Sechs Geräte mit 256 bis 6864 LUT4 und 18 bis 334 I/O
• Geräte mit sehr geringer Leistung
• Fortgeschrittener 65 nm-Low-Power-Prozess
• So wenig wie 22 μW Standby-Leistung
• Programmierbares Niedrigschwungdifferenzial I/O
• Bereitschaftsmodus und andere Einsparmöglichkeiten
• Eingebettete und verteilte Speicher
• sysMEMTM Embedded Block RAM bis zu 240 Kbit
• Bis zu 54 Kbit verteiltes RAM
• Dedicated FIFO Steuerungslogik
• Benutzer-Flash-Speicher auf dem Chip
• Bis zu 256 Kbit Benutzer-Flash-Speicher
• 100.000 Schreibzyklen
• Zugänglich über WISHBONE, SPI, I2C und JTAG
• Kann als Soft Processor PROM oder als Flash-Speicher verwendet werden
• Vorentwickelte synchrone Quelle-E/A
• DDR-Register in E/A-Zellen
• Spezielle Ganglogik
• 7:1 Ausrichtung für Anzeige-E/E
• Generische DDR, DDRX2, DDRX4
• Dedicated DDR/DDR2/LPDDR-Speicher mit DQS-Unterstützung
Beschreibung derLCMXO2-2000HC-4FTG256C
Die MachXO2-Geräte sind in zwei Versionen erhältlich: Ultra-Niedrigleistung (ZE) und Hochleistungsgeräte (HC und HE).wobei 3 der schnellste istEbenso werden die Hochleistungsgeräte in drei Geschwindigkeitsstufen angeboten: ¥4, ¥5 und ¥6, wobei ¥6 die schnellste ist.
Umwelt- und Exportklassifizierungen vonLCMXO2-2000HC-4FTG256C
ZEITEN | Beschreibung |
RoHS-Status | ROHS3-konform |
Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
REACH-Status | REACH unberührt |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
