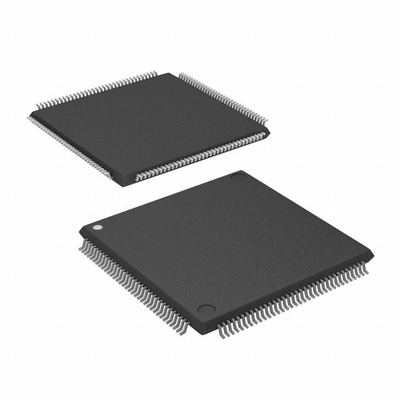

LCMXO2-2000HC-4TG144C Integrierter Schaltkreislaufchip FPGA 111 I/O 144TQFP
TYPE | Beschreibung |
Kategorie | Integrierte Schaltungen (IC) |
Eingebettet | |
FPGAs (Feld Programmierbares Tor Array) | |
Mfr | Gattice Halbleiter Corporation |
Reihe | MachXO2 |
Verpackung | Tray |
Anzahl der LAB/CLB | 264 |
Anzahl der Logik-Elemente/Zellen | 2112 |
Gesamt RAM-Bits | 75776 |
Anzahl der E/Ausgänge | 111 |
Spannung - Versorgung | 2.375V ~ 3.465V |
Typ der Montage | Oberflächenbefestigung |
Betriebstemperatur | 0°C bis 85°C (TJ) |
Packung / Gehäuse | 144-LQFP |
Lieferanten-Gerätepaket | Die Kommission wird die Kommission auffordern, die erforderlichen Maßnahmen zu treffen. |
Basisproduktnummer | LCMXO2-2000 |
Merkmale derLCMXO2-2000HC-4TG144C
• Benutzer-Flash-Speicher auf dem Chip
• Bis zu 256 Kbit Benutzer-Flash-Speicher
• 100.000 Schreibzyklen
• Zugänglich über WISHBONE, SPI, I2C und JTAG
• Kann als Soft Processor PROM oder als Flash-Speicher verwendet werden
• Vorentwickelte synchrone Quelle-E/A
• DDR-Register in E/A-Zellen
• Spezielle Ganglogik
• 7:1 Ausrichtung für Anzeige-E/E
• Generische DDR, DDRX2, DDRX4
• Dedicated DDR/DDR2/LPDDR-Speicher mit DQS-Unterstützung
• Hochleistungs- und flexibler E/A-Puffer
• Der programmierbare sysIOTM-Puffer unterstützt eine Vielzahl von Schnittstellen:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
Die in Anhang I der Verordnung (EU) Nr. 525/2014 aufgeführten Daten werden in Anhang II der Verordnung (EU) Nr. 525/2014 über die Überwachung der Einhaltung der Vorschriften für die Überwachung der Einhaltung der Vorschriften für die Überwachung der Einhaltung der Vorschriften für die Überwachung der Einhaltung der Vorschriften für die Überwachung der Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der Vorschriften für die Einhaltung der
¢ SSTL 25/18
HSTL 18
Schmitt-Trigger-Eingänge, bis zu 0,5 V Hysterese
• I/O unterstützt Hot Socketing
• Differentialschluss auf dem Chip
• Programmierbarer Pull-up- oder Pull-down-Modus
• Flexible Uhrzeit auf dem Chip
• Acht Hauptuhren
• Bis zu zwei Randuhren für Hochgeschwindigkeits-E/A-Schnittstellen (nur auf der oberen und unteren Seite)
• Bis zu zwei analoge PLLs pro Gerät mit N-Frequenz-Synthese
️ Weitreichender Eingangsfrequenzbereich (7 MHz bis 400 MHz)
• Nicht flüchtig, unendlich konfigurierbar
• Instant-On
• Eine sichere Lösung mit einem einzigen Chip
• Programmierbar über JTAG, SPI oder I2C
• Unterstützt die Hintergrundprogrammierung von nichtflüchtigem Speicher
• Optional doppelter Boot mit externem SPI-Speicher
• TransFRTM-Rekonfiguration
• In-Field-Logik-Aktualisierung während des Betriebs des Systems
• Erweiterte Unterstützung auf Systemebene
• Auf dem Chip gehärteten Funktionen: SPI, I2C, Timer/Zähler
• On-Chip-Oszillator mit einer Genauigkeit von 5,5%
• Einzigartige TraceID für die Systemverfolgung
• Einmal programmierbar (OTP)
• Einzelne Stromversorgung mit längerer Reichweite
• IEEE-Standard 1149.1 Grenzscan
• IEEE 1532-konforme In-System-Programmierung
Beschreibung derLCMXO2-2000HC-4TG144C
Jedes Gerät der Familie verfügt über einen JTAG-Anschluss, der die Programmierung und Konfiguration des Geräts sowie
Die MachXO2-Geräte können mit 3,3 V, 2,5 V und 1,2 V-Stromversorgungen betrieben werden, wodurch eine einfache Integration in das gesamte System ermöglicht wird.
Umwelt- und Exportklassifizierungen vonLCMXO2-2000HC-4TG144C
ZEITEN | Beschreibung |
RoHS-Status | ROHS3-konform |
Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
REACH-Status | REACH unberührt |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
