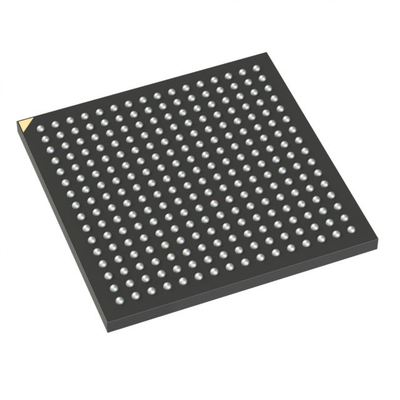

LCMXO2-4000HE-4BG256C Feldprogrammierbare Tor-Array IC 206 94208 4320 256-LFBGA
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| FPGAs (Feld Programmierbares Tor Array) | |
| Mfr | Gattice Halbleiter Corporation |
| Reihe | MachXO2 |
| Verpackung | Tray |
| Anzahl der LAB/CLB | 540 |
| Anzahl der Logik-Elemente/Zellen | 4320 |
| Gesamt RAM-Bits | 94208 |
| Anzahl der E/Ausgänge | 206 |
| Spannung - Versorgung | 1.14V ~ 1.26V |
| Typ der Montage | Oberflächenbefestigung |
| Betriebstemperatur | 0°C bis 85°C (TJ) |
| Packung / Gehäuse | 256-LFBGA |
| Lieferanten-Gerätepaket | 256-CABGA (14x14) |
| Basisproduktnummer | LCMXO2-4000 |
Merkmale derLCMXO2-4000HE-4BG256C
• Nicht flüchtig, unendlich konfigurierbar
• Instant-On
• Eine sichere Lösung mit einem einzigen Chip
• Programmierbar über JTAG, SPI oder I2C
• Unterstützt die Hintergrundprogrammierung von nichtflüchtigem Speicher
• Optional doppelter Boot mit externem SPI-Speicher
• TransFRTM-Rekonfiguration
• In-Field-Logik-Aktualisierung während des Betriebs des Systems
• Erweiterte Unterstützung auf Systemebene
• Auf dem Chip gehärteten Funktionen: SPI, I2C, Timer/Zähler
• On-Chip-Oszillator mit einer Genauigkeit von 5,5%
• Einzigartige TraceID für die Systemverfolgung
• Einmal programmierbar (OTP)
• Einzelne Stromversorgung mit längerer Reichweite
• IEEE-Standard 1149.1 Grenzscan
• IEEE 1532-konforme In-System-Programmierung
• I/O unterstützt Hot Socketing
• Differentialschluss auf dem Chip
• Programmierbarer Pull-up- oder Pull-down-Modus
• Flexible Uhrzeit auf dem Chip
• Acht Hauptuhren
• Bis zu zwei Randuhren für Hochgeschwindigkeits-E/A-Schnittstellen (nur auf der oberen und unteren Seite)
• Bis zu zwei analoge PLLs pro Gerät mit N-Frequenz-Synthese
️ Weitreichender Eingangsfrequenzbereich (7 MHz bis 400 MHz)
Beschreibung derLCMXO2-4000HE-4BG256C
Die MachXO2-PLDs sind in einer breiten Palette von fortschrittlichen halogenfreien Paketen erhältlich, die von der
Die MachXO2-Geräte unterstützen die Dichte-Migration
Tabelle 1-1 zeigt die LUT-Dichte, die Paket- und I/O-Optionen sowie andere wichtige
Parameter.
Umwelt- und Exportklassifizierungen vonLCMXO2-4000HE-4BG256C
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
